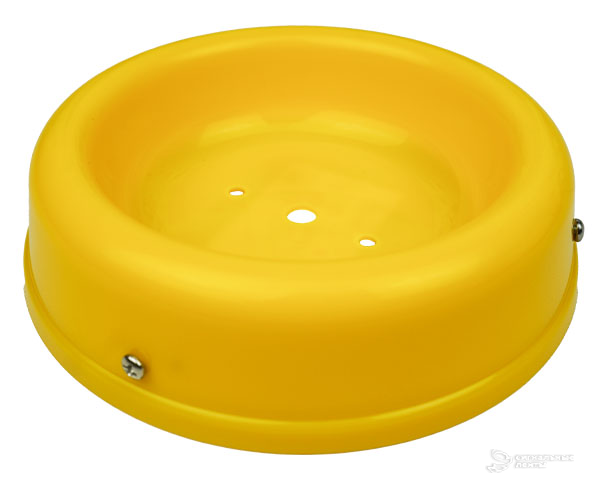

Маркер пассивный, электромагнитный Протэкт-К3-А8300-1,5

Наша компания представляет пассивный электронный маркер для точного обозначения подземных газопроводов. Устройство обеспечивает безопасное обнаружение ключевых точек коммуникаций без земляных работ.

Ключевые преимущества:
• Обнаружение с поверхности грунта с помощью маркероискателя
• Устойчивость к коррозии и агрессивным средам
• Не требует электробезопасности при работе
• Срок службы превышает 50 лет

Маркер идеально подходит для маркировки мест врезок, поворотов и запорной арматуры газопроводов. Решение уже доказало свою эффективность в полевых условиях, сокращая время поиска объектов и предотвращая повреждения при земляных работах.

Новая технология особенно актуальна для служб эксплуатации, строительных и ремонтных организаций, работающих с подземными коммуникациями.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации Маркера предназначено для ознакомления пользователя с Маркером электромагнитным пассивным (далее по тексту – Маркер), который применяется для обозначения мест прокладки подземных коммуникаций (газопроводов).

1. НАЗНАЧЕНИЕ

1.1. Маркер предназначен для маркировки подземных коммуникаций в толще грунта с целью их последующего поиска прибором маркероискателем, что позволяет сопоставить схему расположения найденных Маркеров с прокладкой подземных коммуникаций.
1.2. Обозначение при заказе: Маркер ПРОТЭКТ-К3-А8300-1,5.
1.3. Маркер размещают в толще грунта на глубине 1,5 метра от поверхности в местах прохождения коммуникации согласно проектной документации.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Поисковая частота	83 кГц (±4 кГц)
Максимальная глубина поиска залегания маркера в горизонтальном положении, не менее	1,5 м
Диаметр участка поиска на максимальной глубине залегания маркера в горизонтальном положении, не более	1,5 м
Прочность изделия распределенная, не менее	420 Н
Прочность изделия при изгибе, не менее	420 Н
Цвет корпуса: Желтый - газ	желтый
Условия эксплуатации: Температура окружающей среды Атмосферное давление Относительная влажность воздуха (при t +35°С)	-20 - +35°С 84 - 106,7 кПа 0 - 99%
Стойкость в кислой и щелочной среде	48 часов
Стойкость изделия в холодной воде	48 часов
Срок службы, не менее	50 лет

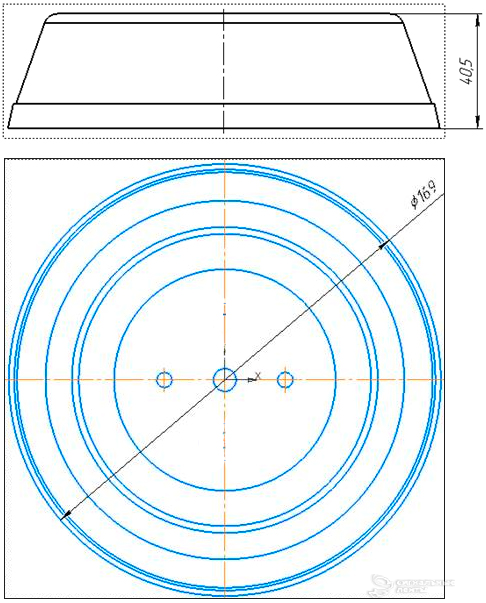

Габаритные размеры	169х40,5 мм
Масса изделия	300±50 г
Удельное объемное электрическое сопротивление корпуса	5х1013 Ом/м

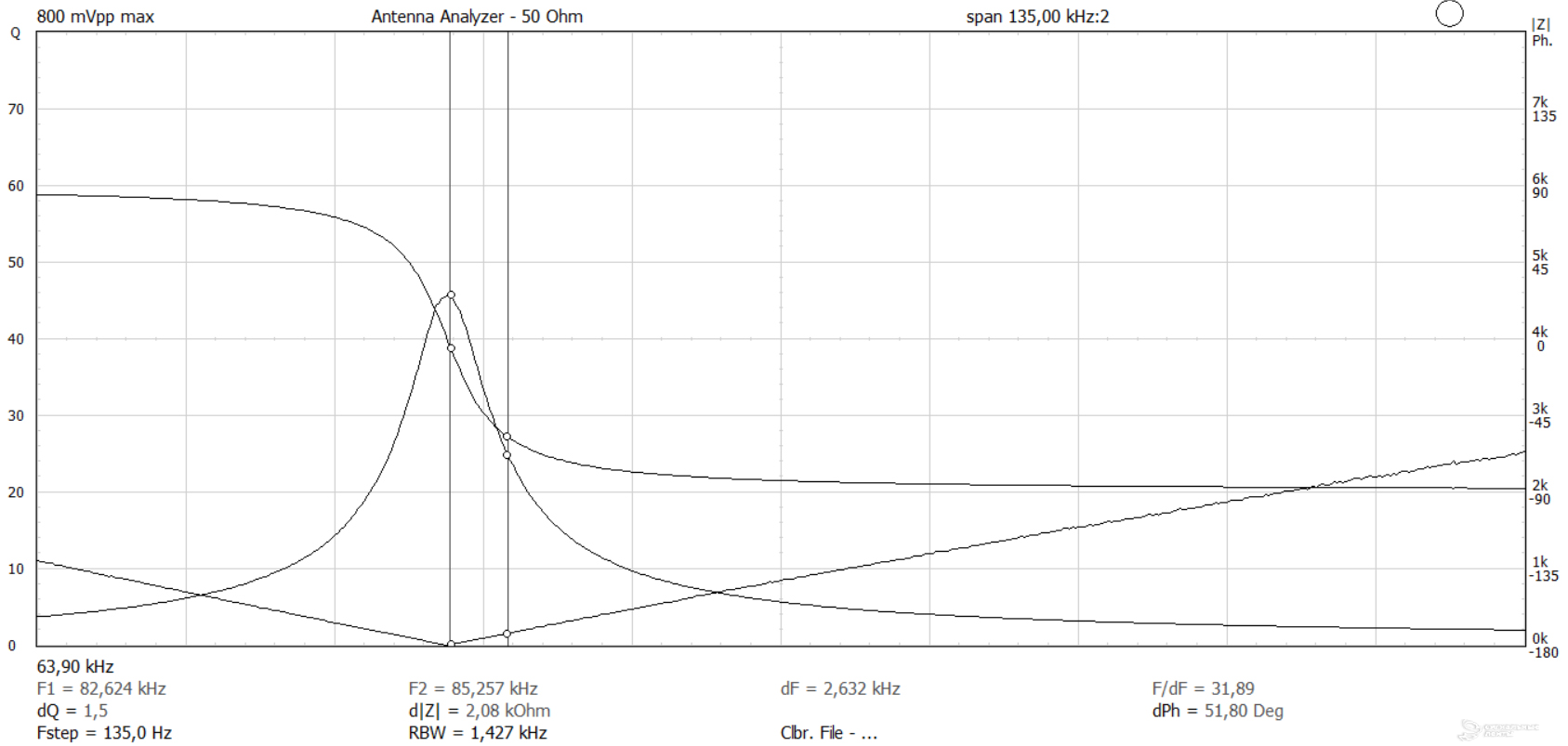

Замер электромагнитного отклика Маркера

3. УСТРОЙСТВО, УСТАНОВКА И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

3.1. Маркер состоит из пассивной электромагнитной схемы, позволяющей формировать ответный электромагнитный сигнал на резонансной частоте, помещенной в корпус.
3.2. Маркер устанавливается на промежуточный слой грунта в горизонтальном положении в месте расположения трубопровода.

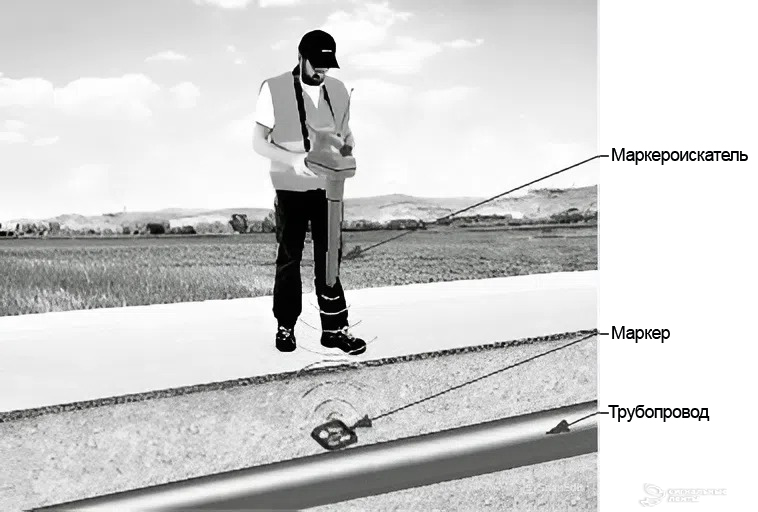

3.3. Обнаружение Маркера производится с помощью маркероискателя с поверхности грунта.

4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Маркер является пассивным электромагнитным устройством и не содержит опасность поражения электрическим током. Перед началом работы с Маркером следует ознакомиться с настоящим руководством.

Обслуживающий персонал должен быть аттестован по разделам «Охрана труда».

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует безотказную работу Маркера в течение всего срока эксплуатации при правильном монтаже и сохранившейся конструкции корпуса.

В течение гарантийного срока изготовитель за свой счет устраняет дефекты в кратчайшие технически возможные сроки. Изготовитель может снять гарантию в случаях и иных форс-мажорных обстоятельствах (пожар, наводнение, иные стихийные бедствия, эпидемия, военные действия, карантин). О наличии на объекте условий для прекращения обязательств по гарантийному ремонту обслуживающая организация должна своевременно проинформировать организацию-поставщика оборудования и организацию, являющуюся фактическим владельцем оборудования.

Изготовитель оставляет за собой право на внесение изменений в конструкцию Маркера, не ухудшающих технические характеристики изделия.

6. СВЕДЕНИЯ ОБ УПАКОВКЕ, ТРАНСПОРТИРОВКЕ И ХРАНЕНИИ

Маркера совместно с настоящим руководством по эксплуатации упаковываются в короба.

Транспортирование упакованных устройств производится в крытых наземных транспортных средствах, предохраняющих их от непосредственного воздействия осадков, а также в герметизированных отсеках самолетов на любые расстояния. Размещение и крепление в транспортных средствах упакованных устройств должно исключать возможность ударов друг о друга, а также о стенки транспортных средств.

Устройство хранится в упаковке в хранилище при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей. При хранении следует обеспечить условия хранения: температура окружающей среды от +5 до +40°С, относительная влажность воздуха не более 80% при температуре 25°С.

Свидетельство о приемке

Маркер соответствует стандарту организации СТО 80696777.031-2025. Устройство признано годным для эксплуатации.

Продукция производится в соответствии с СТО завода-изготовителя, действующего на момент оформления заказа. Более точные характеристики продукции и способы использования необходимо уточнять у Поставщика дополнительно.
